Цилиндры мерные лабораторные стеклянные и пластиковые

Цилиндры стеклянные изготавливаются по ГОСТу 1770-74, ТУ 14307481.005-95, а также эскизам 3-70, 3-60,2-445, ГОСТ 18481:2009, чертежам АКГ.2.784.086, АКГ.5.886.013 СК.

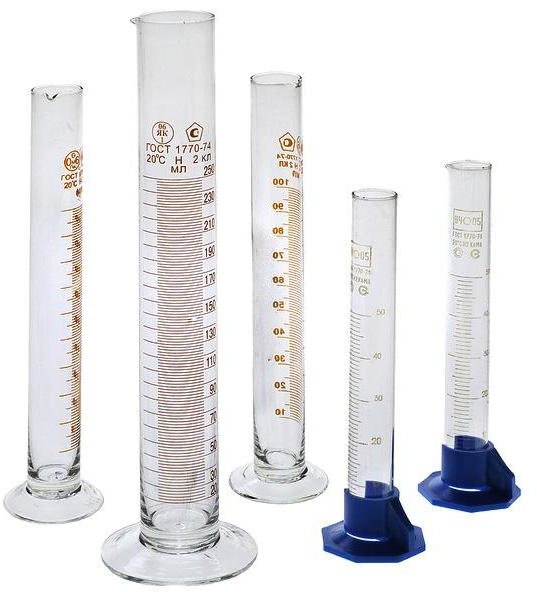

Цилиндры мерные лабораторные

Согласно ГОСТ 1770-74 и ТУ 14307481.005-95 цилиндры мерные лабораторные подразделяются на :

  1. Цилиндры мерные на стеклянном основании с носиком исполнение 1. Разработаны для отмеривания нелетучих жидкостей. Нанесенная шкала коричневого цвета совершенно устойчива к любым воздействиям. Правильная геометрия основания цилиндра обеспечивает устойчивость изделия. Носик мерного цилиндра позволяет выливать содержимое узкой струйкой так, чтобы жидкость не проливалась и не стекала по внешней поверхности цилиндра. Возможна поставка 1 и 2 класса точности.
    Обозначение Объем, мл Цена деления, мл Диаметр, мм Высота,мм
    1-5-2 5 0,1 30 115
    1-10-2 10 0,2 40 140
    1-25-2 25 0,5 45 170
    1-50-2 50 1,0 50 200
    1-100-2 100 1,0 60 260
    1-250-2 250 2,0 70 335
    1-500-2 500 5,0 90 390
    1-1000-2 1000 10 115 470
    1-2000-2 2000 20 140 570
  2. Цилиндры мерные на стеклянном основании с пришлифованной пробкой исполнения 2. Применяются для отмеривания определенного объема жидкости и ее хранения. На боковой поверхности цилиндра наносится шкала, соответствующая его вместимости.
    Цилиндры соответствуют 2 классу точности.

    Обозначение Объем, мл Цена деления, мл Диаметр, мм Высота,мм Конус ГОСТ 8682-93
    2-5-2 5 0,1 30 115 10/19
    2-10-2 10 0,2 40 140 10/19
    2-25-2 25 0,5 45 170 14/23
    2-50-2 50 1,0 50 200 14/23
    2-100-2 100 1,0 60 260 19/26
    2-250-2 250 2,0 70 335 19/26
    2-500-2 500 5,0 90 390 29/32
    2-1000-2 1000 10 115 470 29/32
  3. Цилиндры мерные с носиком и пластиковым основанием. Исполнение 3. Применяются для измерения и хранения определенного объема жидкости. Изготавливаются 2-го класса точности по ГОСТ 1770-74 (25,50,100 и 250 мл) и по ТУ 14307481.005-95 (10 и 500 мл).
    Обозначение Объем, мл Цена деления, мл Диаметр, мм Высота,мм
    3-10-2 10 0,1 40 153
    3-25-2 25 0,5 45 170
    3-50-2 50 1,0 50 200
    3-100-2 100 1,0 60 260
    3-250-2 250 2,0 70 335
    3-500-2 500 5,0 90 390
  4. Цилиндры мерные с пластмассовой пробкой и пластмассовым основанием. Исполнение 4а. Применяются для измерения и хранения определенного объема жидкости. Изготавливаются 2-го класса точности по ГОСТ 1770-74 (25,50,100 и 250 мл) и по ТУ 14307481.005-95 (10 и 500 мл).
    Обозначение Объем, мл Цена деления, мл Диаметр, мм Высота,мм Конус ГОСТ 8682-93
    4а-25-2 25 0,5 45 170 14/23
    4а-50-2 50 1,0 50 200 14/23
    4а-100-2 100 1,0 60 260 19/26
    4а-250-2 250 2,0 70 335 19/26
    4а-500-2 500 5,0 90 390 29/32

    Пример обозначения: Цилиндр мерный 1-100-2 ГОСТ 1770-74, где «1»-исполнение, «100»-объем, мл, «2»-класс точности

  5. Цилиндры изготавливаемые по ДСТУ ГОСТ 18481:2009 и чертежам АКГ.2.784.086 — это цилиндры для ареометров разработаны для ареометрии. Цилиндры стеклянные без шкалы. Мерные цилиндры имеют основание из пластмассы, шестиугольной формы. За счет этого цилиндр стоит на ровной поверхности вертикально без качания или вращения. Носик позволяет выливать содержимое цилиндра узкой струйкой так, чтобы жидкость не проливалась и не стекала по внешней поверхности цилиндра.
    Обозначение Объем, мл Высота, мм Диаметр, мм Примечания
    H-335 335 410±20 39±1 Без шкалы
    Н-500 (БШ) 500 900-950 50±2 Без шкалы
    Н-500 (СШ) 500 900-950 50±2 Со шкалой, цена деления 50 мл

    Пример обозначения: Цилиндр для ареометров Н-500 (СШ)

  6. Цилиндры изготавливаемые по чертежу АКГ.5.886.013 СК — Цилиндр Снеллена предназначен для лабораторных исследований проб воды.
    Высота, мм Диапазон шкалы, мм Цена деления, мм Диаметр, мм
    330 300 5 52

    Пример обозначения: Цилиндр Снелла-300
    Цилиндры мерные лабораторные

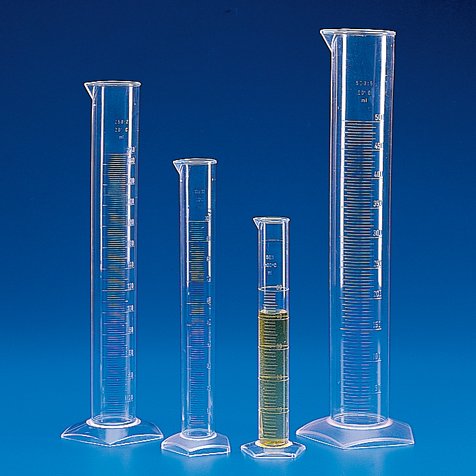

  7. Цилиндры пластиковые изготовлены из специального особо прозрачного полипропилена, выдерживает автоклавирование при температуре +121°С в течение 20 минут и длительную эксплуатацию при температурах до +100°С., предназначены для отмеривания определённого объёма веществ, рельефная градуировка.
    Обозначение Объем, мл Цена деления, мл Диаметр, мм Высота,мм Первая отметка,мл
    100мл ПП 100 1 29 230 10
    250 мл ПП 250 2 42 300 20
    500 мл ПП 500 5 53 360 50

    Пример обозначения: Цилиндр 100 мл ПП
